Jak zastosować powłokę konformalną w elektronicznym zespole PCBA?

Powłoka konformalna jest warstwą ochronną stosowaną do zespołów płytki drukowanej (PCBA) w celu ochrony ich przed czynnikami środowiskowymi, takimi jak wilgoć, kurz, chemikalia i zmiany temperatury. Jako elektroniczny dostawca montażu PCBA rozumiem kluczową rolę, jaką odgrywa powłoka konformalna w zwiększaniu niezawodności i długowieczności urządzeń elektronicznych. Na tym blogu podzielę się swoimi spostrzeżeniami na temat zastosowania powłoki konformalnej w elektronicznym zespole PCBA.

Zrozumienie powłoki konformalnej

Powłoka konformalna jest cienką folią polimerową, która jest zgodna z konturem PCBA, zapewniając barierę między komponentami a środowiskiem zewnętrznym. Dostępnych jest kilka rodzajów powłok konformalnych, z których każda ma własne unikalne właściwości i zastosowania. Najczęstsze typy obejmują akryl, silikon, uretan i epoksydę.

• Powłoki akrylowe: Te powłoki są łatwe do zastosowania i usunięcia, co czyni je popularnym wyborem do prototypowania i tanich aplikacji. Oferują dobrą ochronę przed wilgocią i pyłem, ale mogą nie być odpowiednie dla trudnych środowisk chemicznych.
• Powłoki silikonowe: Powłoki silikonowe zapewniają doskonałą elastyczność i oporność w wysokiej temperaturze, co czyni je idealnymi do zastosowań, w których PCBA jest narażone na ekstremalne temperatury lub wibracje. Oferują również dobrą ochronę przed wilgocią i chemikaliami.
• Powłoki uretanowe: Powłoki uretanowe oferują połączenie dobrych właściwości mechanicznych, odporności chemicznej i ochrony wilgoci. Są one powszechnie stosowane w aplikacjach, w których PCBA jest narażona na trudne warunki środowiskowe.
• Powłoki epoksydowe: Powłoki epoksydowe zapewniają wysoką przyczepność i doskonałą ochronę przed wilgocią, chemikaliami i ścieraniem. Są one często używane w aplikacjach, w których PCBA wymaga wysokiego poziomu ochrony, na przykład w elektronice wojskowej i lotniczej.

Przygotowanie PCBA do powłoki konformalnej

Przed zastosowaniem powłoki konformalnej konieczne jest właściwe przygotowanie PCBA, aby zapewnić powłokę wysokiej jakości. Należy wykonać następujące kroki:

1. Wyczyść PCBA: PCBA należy dokładnie wyczyścić, aby usunąć brud, kurz, pozostałości strumienia lub inne zanieczyszczenia. Można to zrobić za pomocą odpowiedniego środka czyszczącego i procesu czyszczenia, takiego jak czyszczenie ultradźwiękowe lub czyszczenie natryskowe.
2. Maskowanie: Wszelkie obszary PCBA, które nie wymagają powłoki, takie jak złącza, punkty testowe lub radiowe, powinny być maskowane za pomocą taśmy maskującej lub innych materiałów maskujących. Zapobiegnie to pokryciu powłoki i zapewni, że pozostają one funkcjonalne.
3. Sprawdź PCBA: Po oczyszczeniu i maskowaniu PCBA należy sprawdzić, czy jest wolny od wad lub uszkodzeń. Wszelkie uszkodzone komponenty lub obszary należy naprawić lub wymienić przed zastosowaniem powłoki.

Stosowanie powłoki konformalnej

Dostępnych jest kilka metod stosowania powłoki konformalnej, w tym szczotkowanie, opryskiwanie, zanurzenie i powłoka selektywna. Wybór metody aplikacji zależy od rodzaju powłoki, wielkości i złożoności PCBA oraz objętości produkcji.

• Szczotkowanie: Szczotkowanie jest prostą i opłacalną metodą stosowania powłoki konformalnej, szczególnie w przypadku małych PCB lub do zastosowań. Może to jednak być czasochłonne i może nie zapewniać jednolitej grubości powłoki.
• Rozpylający: Spryskanie jest najczęstszą metodą stosowania powłoki konformalnej, ponieważ zapewnia jednolitą grubość powłoki i może być stosowana do dużych objętości produkcji. Dostępnych jest kilka rodzajów sprzętu do rozpylania, w tym pistolety natryskowe wspomagane powietrzem, pistolety bez powietrza i elektrostatyczne pistolety natryskowe.
• Zanurzenie: Zanurzenie polega na zanurzeniu PCBA w kąpieli powłoki konformalnej, umożliwiając powłokę pokrycie wszystkich powierzchni PCBA. Ta metoda jest odpowiednia do dużych PCB lub do zastosowań, w których wymagana jest gruba powłoka. Jednak kontrolowanie grubości powłoki może być trudne i może powodować nadwyżkę powłoki na krawędziach PCBA.

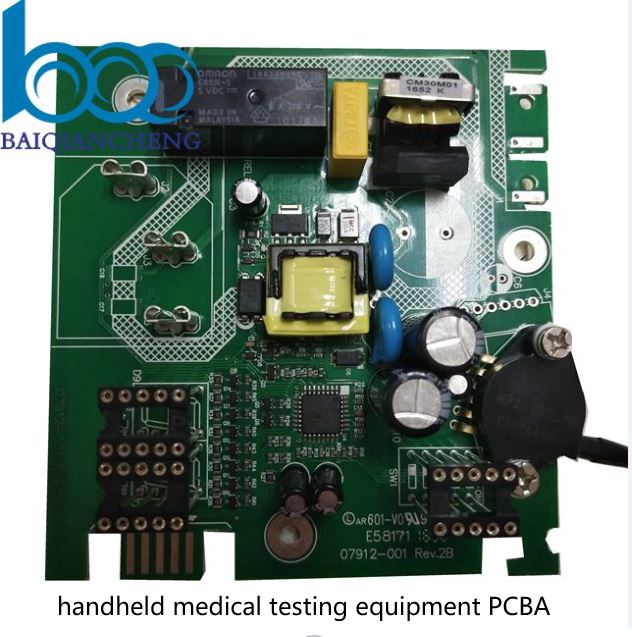

• Selektywna powłoka: Powłoka selektywna jest precyzyjną metodą powłoki, która wykorzystuje robotyczny dozownik do zastosowania powłoki tylko do określonych obszarów PCBA. Ta metoda jest odpowiednia dla aplikacji, w których tylko niektóre elementy lub obszary PCBA wymagają ochrony, na przykład wMedyczne elektroniczne montaż PCBALubHandheld Medical Testing Equipment PCBA.

Leczenie powłoki konformalnej

Po zastosowaniu powłoki konformalnej konieczne jest właściwe wyleczenie powłoki, aby zapewnić jej pożądany poziom ochrony. Proces utwardzania zależy od rodzaju powłoki i zaleceń producenta. Dostępnych jest kilka metod leczenia powłoki konformalnej, w tym suszenie powietrza, utwardzanie cieplne i utwardzanie ultrafioletowe (UV).

• Suszenie powietrza: Suszenie powietrza jest najprostszą i najbardziej opłacalną metodą utwardzania powłoki konformalnej. Obejmuje to, aby powłoka wyschła w temperaturze pokojowej przez określony czas. Jednak ta metoda może być powolna i może nie być odpowiednia dla wszystkich rodzajów powłok.
• Utwardzenie ciepła: Utwardzenie ciepła polega na ogrzewaniu PCBA do określonej temperatury przez określony czas na wyleczenie powłoki. Ta metoda jest szybsza niż suszenie powietrza i może być stosowana w szerszym zakresie powłok. Wymaga to jednak zastosowania piekarnika utwardzającego i może nie być odpowiednie dla PCB z komponentami wrażliwymi na ciepło.
• Utwardzanie UV: Utwardzanie UV polega na narażeniu PCBA na światło ultrafioletowe w celu wyleczenia powłoki. Ta metoda jest bardzo szybka i może być stosowana do szerokiej gamy powłok. Wymaga to jednak użycia lampy utwardzającej UV i może nie być odpowiednie dla wszystkich rodzajów powłok.

Kontrola po powleczeniu

Po utwardzaniu powłoki konformalnej PCBA należy sprawdzić, aby powłoka została poprawnie zastosowana i że zapewnia pożądany poziom ochrony. Należy wykonać następujące kontrole:

1. Kontrola wzrokowa: PCBA powinien zostać sprawdzony wizualnie, aby upewnić się, że powłoka jest jednolita i wolna od wszelkich wad, takich jak bąbelki, pęknięcia lub przebiegi.
2. Pomiar grubości: Grubość powłoki należy mierzyć za pomocą miernika grubości powłoki, aby zapewnić, że spełnia określone wymagania.
3. Test przyczepności: Należy przeprowadzić test adhezji, aby upewnić się, że powłoka przepływa prawidłowo do PCBA. Można to zrobić za pomocą testu krzyżowego lub testu taśmy.
4. Test funkcjonalny: PCBA powinien zostać przetestowany funkcjonalnie, aby upewnić się, że powłoka nie wpłynęła na wydajność komponentów ani ogólnej funkcjonalności PCBA.

Wniosek

Zastosowanie powłoki konformalnej jest ważnym krokiem w procesie montażu elektronicznego PCBA, ponieważ zapewnia ochronę przed czynnikami środowiskowymi i zwiększa niezawodność i długowieczność urządzeń elektronicznych. Postępując zgodnie z krokami opisanymi na tym blogu, możesz upewnić się, że powłoka konformalna jest stosowana poprawnie i że zapewnia pożądany poziom ochrony.

Jeśli szukasz niezawodnego elektronicznego dostawcy montażu PCBA, który oferuje wysokiej jakości usługi powłokowe, skontaktuj się z nami, aby uzyskać więcej informacji. Mamy duże doświadczenie wPrzenośna elektrownia PCBA PCBoraz inne rodzaje montażu PCBA, a my zobowiązujemy się do zapewnienia naszym klientom najlepszych możliwych produktów i usług.

Odniesienia

• „Conformal Coating Handbook”, dostępny od producentów powłok konformalnych.
• IPC-CC-830B: Wymagania i metody testowe dla elektrycznego związku izolacyjnego dla drukowanych zespołów okablowania.
